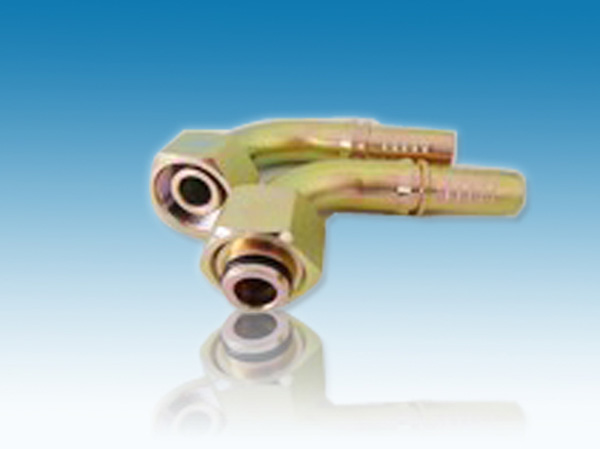

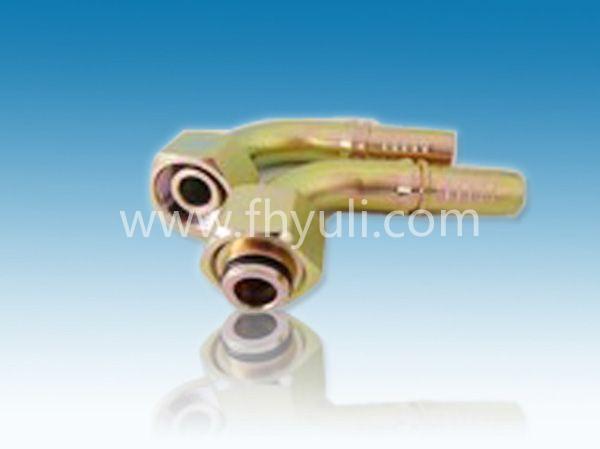

【產品名稱】 液壓芯子20591系列
【所屬分類】 液壓膠管芯子 【產品型號】 20591 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
| 品牌： | NJ |
| 型號： | 20591 |
| 材質： | 碳鋼 |
| 規格： | 90度彎頭芯子 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型 | 公制螺紋 |
| 鏈接方式 | 螺紋，尾部扣壓 |

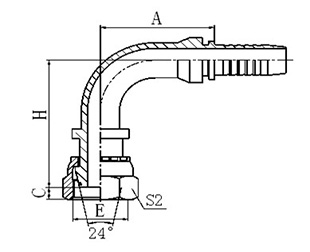

| 20591 20591-T 90°公制內螺紋24°錐帶O形圈重系列 90°METRIC FEMALE 24°CONE O-RING H.T.DIN3865 |
| 代 號 | 螺 紋 E | 膠 管 HOSE BORE | 管子外徑 | O 形圈 | 尺 寸 DIMENSIONS | ||||
| PART NO. | THREAD E | 公稱內徑DN | 標號 DASH | TUBE O.D. | O RING | A | C | H | S2 |
| 20591-14-04 | M16X1.5 | 6 | 4 | 6 | O04.5X1.5 | 30 | 1.1 | 47.5 | 19 |
| 20591-16-04 | M16X1.5 | 6 | 4 | 8 | O06.5X1.5 | 30 | 1.5 | 48 | 22 |
| 20591-16-05 | M16X1.5 | 8 | 5 | 8 | O06.5X1.5 | 33 | 1.5 | 51 | 22 |
| 20591-18-05T | M18X1.5 | 8 | 5 | 10 | O08.0X1.5 | 33 | 2 | 41.5 | 22 |
| 20591-18-06 | M18X1.5 | 10 | 6 | 10 | O08.0X1.5 | 35.3 | 2 | 52.8 | 24 |
| 20591-20-06T | M20X1.5 | 10 | 6 | 12 | O10.0X1.5 | 35.8 | 2.5 | 46.3 | 24 |
| 20591-20-08 | M20X1.5 | 12 | 8 | 12 | O10.0X1.5 | 41 | 2.5 | 61 | 27 |
| 20591-22-06T | M22X1.5 | 10 | 6 | 14 | O11.0X2.0 | 35.3 | 2.5 | 46.8 | 27 |
| 20591-22-08 | M22X1.5 | 12 | 8 | 14 | O11.0X2.0 | 41 | 2.5 | 61 | 27 |
| 20591-24-08T | M24X1.5 | 12 | 8 | 16 | O13.0X2.0 | 41 | 3 | 53 | 30 |
| 20591-24-10 | M24X1.5 | 16 | 10 | 16 | O13.0X2.0 | 56.5 | 2.5 | 67.5 | 30 |
| 20591-30-10T | M30X2 | 16 | 10 | 20 | O16.3X2.4 | 56.5 | 3 | 60.5 | 36 |
| 20591-30-12 | M30X2 | 20 | 12 | 20 | O16.3X2.4 | 65.5 | 3 | 81 | 36 |
| 20591-36-12T | M36X2 | 20 | 12 | 25 | O20.3X2.4 | 66.2 | 3 | 70 | 41 |
| 20591-36-14T | M36X2 | 22 | 14 | 25 | O20.3X2.4 | 71.2 | 3 | 71 | 41 |
| 20591-42-16T | M42X2 | 25 | 16 | 30 | O25.3X2.4 | 78 | 5 | 77.5 | 50 |
| 20591-52-20T | M52X2 | 32 | 20 | 38 | O33.3X2.4 | 93 | 6.5 | 89 | 60 |
| 20591-52-24T | M52X2 | 40 | 24 | 38 | O33.3X2.4 | 109.4 | 6.5 | 102.5 | 60 |
